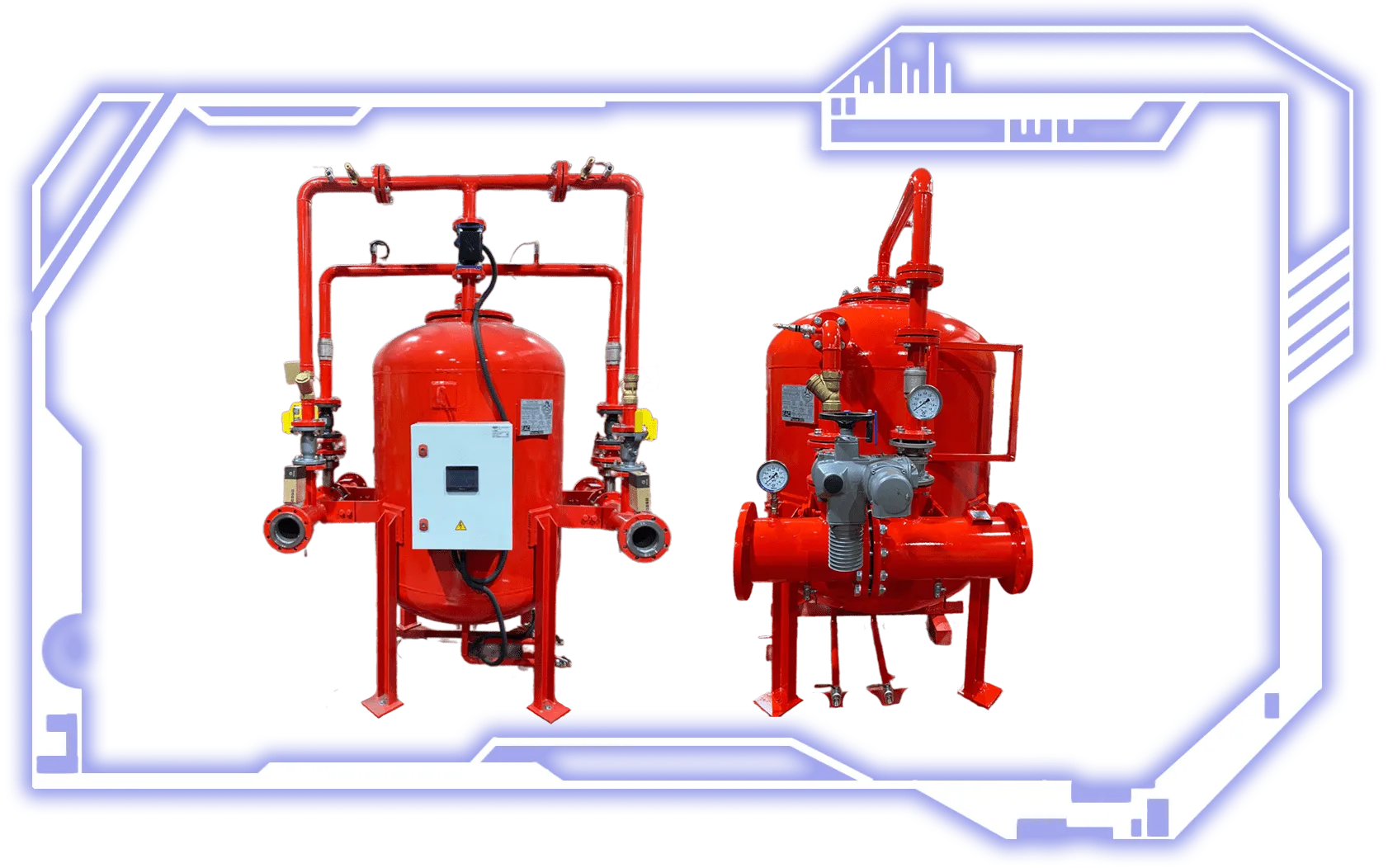

Бак-дозатор вертикальный "Страж"
Вертикальный бак-дозатор «Страж» — это мембранная ёмкость под давлением, созданная для точного дозирования пенообразователя в системах пенного пожаротушения. Такая конструкция обеспечивает стабильное качество раствора, высокую точность смешения и долговечность оборудования при работе в широком диапазоне расходов и давлений.
Баки-дозаторы вертикальные СТРАЖ
Вертикальные баки-дозаторы используются в стационарных насосных станциях, в автоматических, полуавтоматических и локальных установках пенного пожаротушения. Конструкция корпуса и расположение патрубков позволяют легко интегрировать бак в спринклерные и дренчерные сети, в пенные модули, а также в комплексы с генераторами низкой, средней и высокой кратности пены.
Преимущества вертикального БД “Страж”
- Экономия площади: вертикальная ориентация позволяет устанавливать бак в тесных машинных отделениях, шкафных модулях или насосных помещениях.
- Лёгкий доступ к сервисным зонам: патрубки, ревизионный люк и соединения расположены удобно для регламентного обслуживания.
- Прочная конструкция: корпус из углеродистой или нержавеющей стали рассчитан на длительную эксплуатацию под давлением.
- Усиленная мембрана промышленного класса устойчива к многократным циклам давления и совместима с синтетическими, спиртоустойчивыми, фторсодержащими и другими типами пенообразователей.
Принцип работы
Вертикальный бак-дозатор работает по мембранному принципу. Внутри корпуса размещена эластичная ёмкость с пенообразователем. При подаче воды в водяную камеру давление растёт и сжимает мембрану, вытесняя пенообразователь к дозирующему устройству. Далее жидкость проходит через дозатор ДПД (диафрагменного типа) или АБДШ (широкого диапазона), где формируется нужная концентрация.
Такой метод исключает смешение воды и пенообразователя внутри бака, предотвращает разложение концентрата, обеспечивает стабильность концентрации и гарантию корректной работы при любом расходе воды в системе.
Высокая надёжность и ресурс
Вертикальные баки-дозаторы «Страж» проектируются с увеличенным запасом прочности и устойчивости к гидравлическим ударам. Внутренние поверхности защищены антикоррозийным покрытием, что сохраняет геометрию корпуса и продлевает срок службы. Мембрана изготовлена из эластомеров, устойчивых к пенообразователям любых типов.
БД «Страж» предназначен для круглогодичной эксплуатации, может изготавливаться в климатическом исполнении ХЛ, УХЛ, Т или ОМ. Дополнительные варианты креплений и опор позволяют устанавливать бак на раме, фундаментной плите или металлоструктуре.
Аналоги вертикальных БД
Вертикальные баки-дозаторы встречаются у производителей «Антифайер», «Динарм», «PROFIREX», моделей серий «БДП», «БДГ», «ППТ-В», «SE-MXС-I», «MTB-V». В сравнении с ними бак-дозатор «Страж» отличается усиленной мембраной, возможностью глубокой индивидуальной адаптации, расширенным диапазоном объёмов и улучшенной защитой корпуса от коррозии.
Заказать вертикальный бак-дозатор
Чтобы купить вертикальный бак-дозатор БД-В «Страж», направьте запрос на sales@wtank.ru. Мы предлагаем стандартные объёмы, а также изготовление под индивидуальные параметры: особое расположение патрубков, давление, тип дозатора, материал корпуса, климатическое исполнение и дополнительные опции.
Цена вертикального бака зависит от объёма, комплектации, типа дозирующего устройства (ДПД или АБДШ) и выбранных материалов. Предоставляем доставку по России и СНГ, а также консультации по монтажу и подключению оборудования.
Часто задаваемые вопросы
Что такое вертикальный бак-дозатор и для чего он используется?
Вертикальный бак-дозатор — это мембранная ёмкость под давлением, предназначенная для хранения пенообразователя и его точного дозирования в поток воды. Он используется в системах пенного пожаротушения для подготовки огнетушащего раствора нужной концентрации.
Оборудование применяется в спринклерных, дренчерных, модульных и насосных установках на промышленных, складских, нефтегазовых и транспортных объектах.
Как устроен вертикальный бак-дозатор?
Внутри стального корпуса находится эластичная мембрана, разделяющая бак на две камеры: водяную и пенообразователя.
Корпус оснащён патрубками подключения, опорной рамой, ревизионным люком, манометром и арматурой. Вся конструкция рассчитана на работу под давлением.
Такое исполнение обеспечивает герметичность системы и исключает контакт воды с пенообразователем.
Как работает бак-дозатор в системе пожаротушения?
При запуске установки вода поступает в водяную камеру и сжимает эластичную мембрану.
Под действием давления пенообразователь вытесняется к дозирующему устройству (ДПД или АБДШ).
Дозатор формирует необходимую концентрацию пенообразователя в зависимости от заданного процента (1 %, 3 %, 6 % или индивидуального).
Полученный раствор поступает в сеть пожаротушения или оборудование генерации пены.
Какие типы дозаторов используются с вертикальными баками?
БД «Страж» совместим с двумя основными типами дозирующих устройств:
— ДПД — диафрагменный дозатор стандартного диапазона.
— АБДШ — дозатор широкого диапазона, обеспечивающий стабильное смешение при большом перепаде расходов.
Тип дозатора выбирается в зависимости от проектных параметров системы.
С какими пенообразователями совместим бак-дозатор?
Вертикальный бак-дозатор работает с любыми современными типами пенообразователей:
— синтетическими (тип S);
— спиртоустойчивыми (AR, S/AR);
— фторсодержащими (AFFF, AFFF/AR);
— углеводородными;
— специальными составами по проекту.
Мембрана устойчива к химическому воздействию пенообразующих концентратов.
Можно ли использовать бак-дозатор с морской водой?
Да, при производстве может быть предусмотрено исполнение для работы с морской водой.
Важно указать этот параметр при заказе, чтобы подобрать коррозионностойкие материалы и внутреннее покрытие.
Какие объёмы бывают у вертикальных баков-дозаторов?
Вертикальные баки изготавливаются в диапазоне от 25 до 15 000 литров.
По запросу возможно изготовление нестандартных объёмов, а также модификации с учетом ограничений помещения или требований проекта.
Требуется ли обслуживание баков-дозаторов?
Да, регламентное обслуживание включает:
— внешний осмотр корпуса и сварных швов;
— проверку арматуры, манометров и уплотнений;
— контроль отсутствия деформации мембраны;
— проверку правильности подключения к водяной магистрали;
— проверку работоспособности ДПД или АБДШ.
Можно ли использовать бак-дозатор в системе под постоянным давлением?
Да, но только при наличии нормально закрытых электрозатворов на подаче воды.
Без запорной арматуры мембрана будет постоянно находиться под давлением, что приведёт к её преждевременному выходу из строя.
Можно ли совмещать несколько вертикальных баков в одной системе?
Да, в крупных системах могут устанавливаться сдвоенные или групповые баки для увеличения запаса пенообразователя.
Работа может осуществляется как поочерёдно так и совместно
Это позволяет обеспечить бесперебойную работу в самых экстремальных ситуациях.
