Баки дозаторы

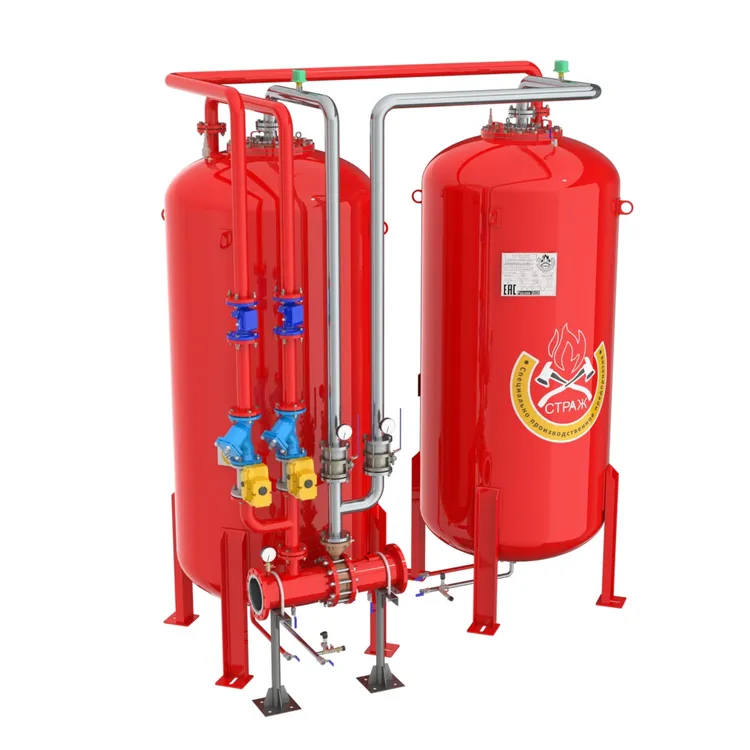

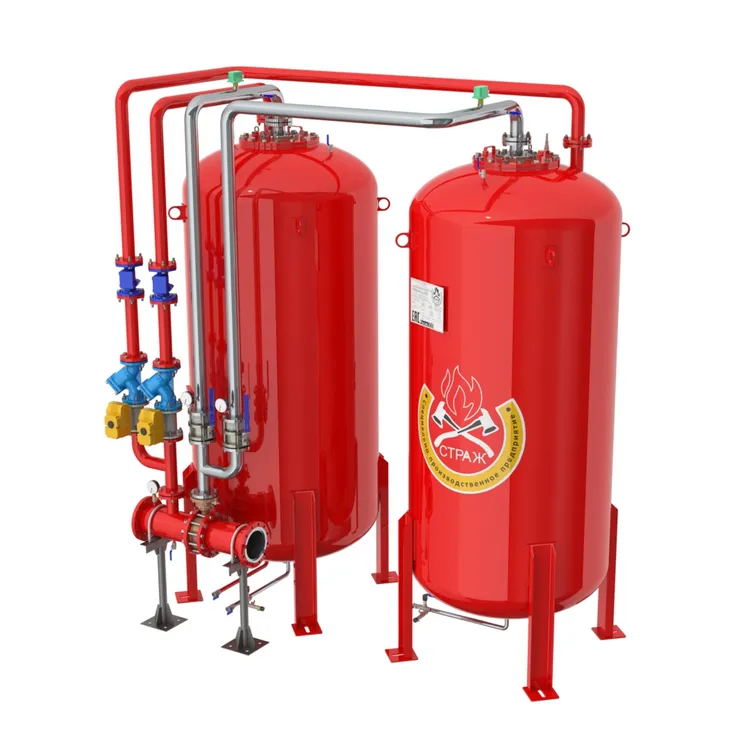

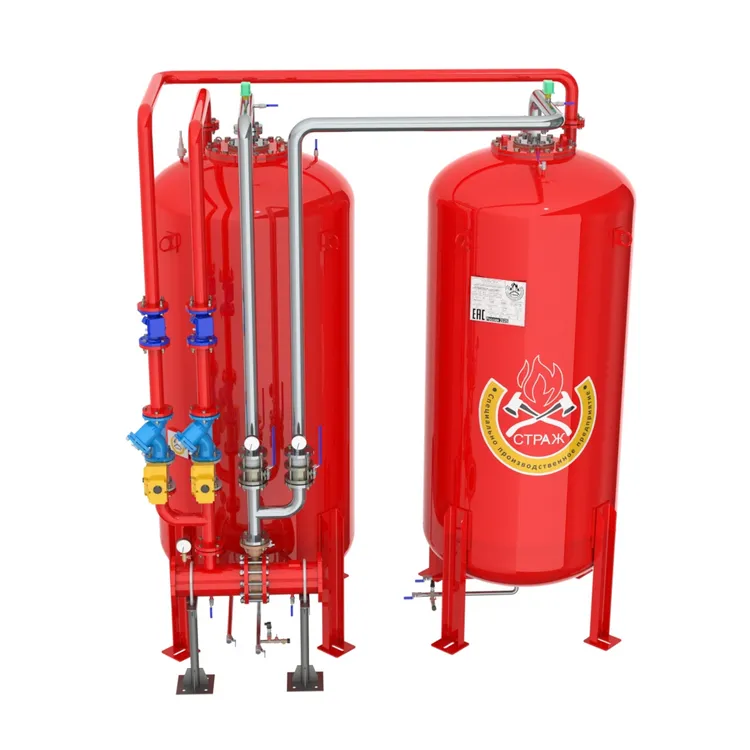

Сдвоенный вертикальный бак-дозатор — это двухсекционная мембранная установка под давлением, предназначенная для хранения пенообразователя и его дозирования в системе пенного пожаротушения.

Два вертикальных бака объединены в единую схему, что увеличивает запас концентрата, позволяет организовать резервирование и обеспечивает непрерывную подачу огнетушащего раствора даже при опустошении одной из секций.

Оборудование используется в крупных спринклерных, дренчерных, модульных и насосных установках на промышленных, нефтегазовых, складских и транспортных объектах.

Каждая секция представляет собой стальной корпус с эластичной мембраной, разделяющей его на водяную и пенообразовательную камеры.

Обе секции установлены вертикально и соединены трубопроводом, что позволяет переключать их поочерёдно или использовать одновременно.

Конструкция включает патрубки подключения, опорную раму, ревизионные люки, манометры и арматуру. Все элементы рассчитаны на работу под давлением и обеспечивают герметичность.

Такое исполнение исключает контакт воды с пенообразователем и увеличивает ресурс мембраны.

При запуске установки вода поступает в водяную камеру одной или обеих секций, сжимая мембраны.

Пенообразователь вытесняется к дозирующему устройству (ДПД или АБДШ), где формируется рабочая концентрация огнетушащего раствора.

При необходимости одна секция может быть отключена для обслуживания или полностью опустошиться — система автоматически или вручную переключается на вторую секцию.

Такой принцип обеспечивает непрерывную работу даже в условиях повышенных расходов воды.

БД «Страж» совместим со следующими типами дозирующих устройств:

— ДПД — диафрагменный дозатор стандартного диапазона;

— АБДШ — дозатор широкого диапазона, обеспечивающий точное смешение при переменном расходе.

Выбор дозатора зависит от характеристик системы и желаемого процентного содержания пенообразователя.

Обе секции работают с любыми распространёнными типами пенообразователей:

— синтетическими (тип S);

— спиртоустойчивыми (AR, S/AR);

— фторсодержащими (AFFF, AFFF/AR);

— углеводородными;

— специальными составами по проекту.

Мембраны изготовлены из материалов, устойчивых к химическим воздействиям концентратов.

Да, возможно исполнение для работы с морской водой.

В этом случае применяются специальные коррозионностойкие материалы и внутренние покрытия, а также арматура, рассчитанная на агрессивную среду.

Необходимо указать этот параметр при заказе.

Сдвоенные вертикальные баки изготавливаются в широком диапазоне — от 2 × 25 до 2 × 15 000 литров.

Общий полезный объём определяется суммой секций.

Доступно изготовление нестандартных конфигураций, в том числе под ограниченные помещения или специальные требования проекта.

Да, обслуживание является обязательным и включает:

— визуальный осмотр обеих секций, корпуса и сварных швов;

— проверку арматуры, манометров, уплотнений и соединительных линий;

— контроль состояния мембран;

— проверку правильности работы дозаторов ДПД или АБДШ;

— проверку работоспособности переключения между секциями.

Регулярное обслуживание обеспечивает длительный срок службы и корректную работу оборудования.

Да, использование возможно, но только при наличии нормально закрытых электрозатворов или запорной арматуры на подаче воды.

Постоянное давление без отсечной арматуры приведёт к ускоренному износу мембран обеих секций.

Да, в крупных насосных станциях возможно объединение нескольких сдвоенных баков для значительного увеличения запаса пенообразователя.

Работа оборудования может осуществляться поочередно или одновременно — в зависимости от требований проекта.

Такая схема обеспечивает максимальную надёжность и резервирование даже в экстремальных условиях.
