Баки-дозаторы пенообразователя
Баки-дозаторы — это ключевой узел любой системы пенного пожаротушения. Они обеспечивают точное дозирование пенообразователя и его стабильную подачу в поток воды, формируя готовый огнетушащий раствор для спринклерных, дренчерных, генераторных и ручных систем. Конструкция баков основана на эластичной мембране, которая отделяет пенообразователь от воды, исключает его контакт с давлением в трубопроводе и сохраняет свойства концентрата на протяжении всего срока службы. Производство осуществляется по ТУ 4854-010-44416782-2015.
Баки-дозаторы применяются в промышленных, энергетических, нефтегазовых и складских объектах, где требуется высокая надежность систем пожарной защиты. Они одинаково эффективно работают с пресной, морской или технической водой (уточняется при заказе), обеспечивая требуемый процент концентрации: 1%, 3%, 6% или индивидуальные значения под техническое задание заказчика.
Назначение и принцип работы
Принцип работы баков-дозаторов основан на использовании энергии давления воды. Поток воды заполняет пространство между корпусом и мембраной, сжимая эластичную ёмкость с пенообразователем. Концентрат вытесняется через дозирующее устройство — ДПД (диафрагменный дозатор) или АБДШ (дозатор широкого диапазона), где смешивается с водой в требуемой пропорции. На выходе формируется стабильный и корректно дозированный раствор пенообразователя.
Пуск и остановка узла может осуществляться вручную, автоматически или дистанционно — в зависимости от схемы пожарной станции. Система не требует внешнего питания и работает исключительно за счёт давления в пожарной магистрали.
Преимущества баков-дозаторов
- Высокая точность дозирования благодаря работе дозирующих устройств ДПД и АБДШ;
- Надежная мембрана, устойчивaя к циклам сжатия и работе под давлением;
- Возможность длительного хранения пенообразователя без контакта с воздухом и влагой;
- Широкий диапазон объемов — от 25 до 24 000 литров;
- Варианты исполнения по климату: У, ХЛ, Т, УХЛ, ОМ;
- Прочная конструкция корпуса с антикоррозийным покрытием или из нержавеющей стали;
- Работа в системах с пресной и морской водой;
- Совместимость с любыми типами пенообразователей: S, S/AR, AFFF, AFFF/AR, FP, FP/AR и др.

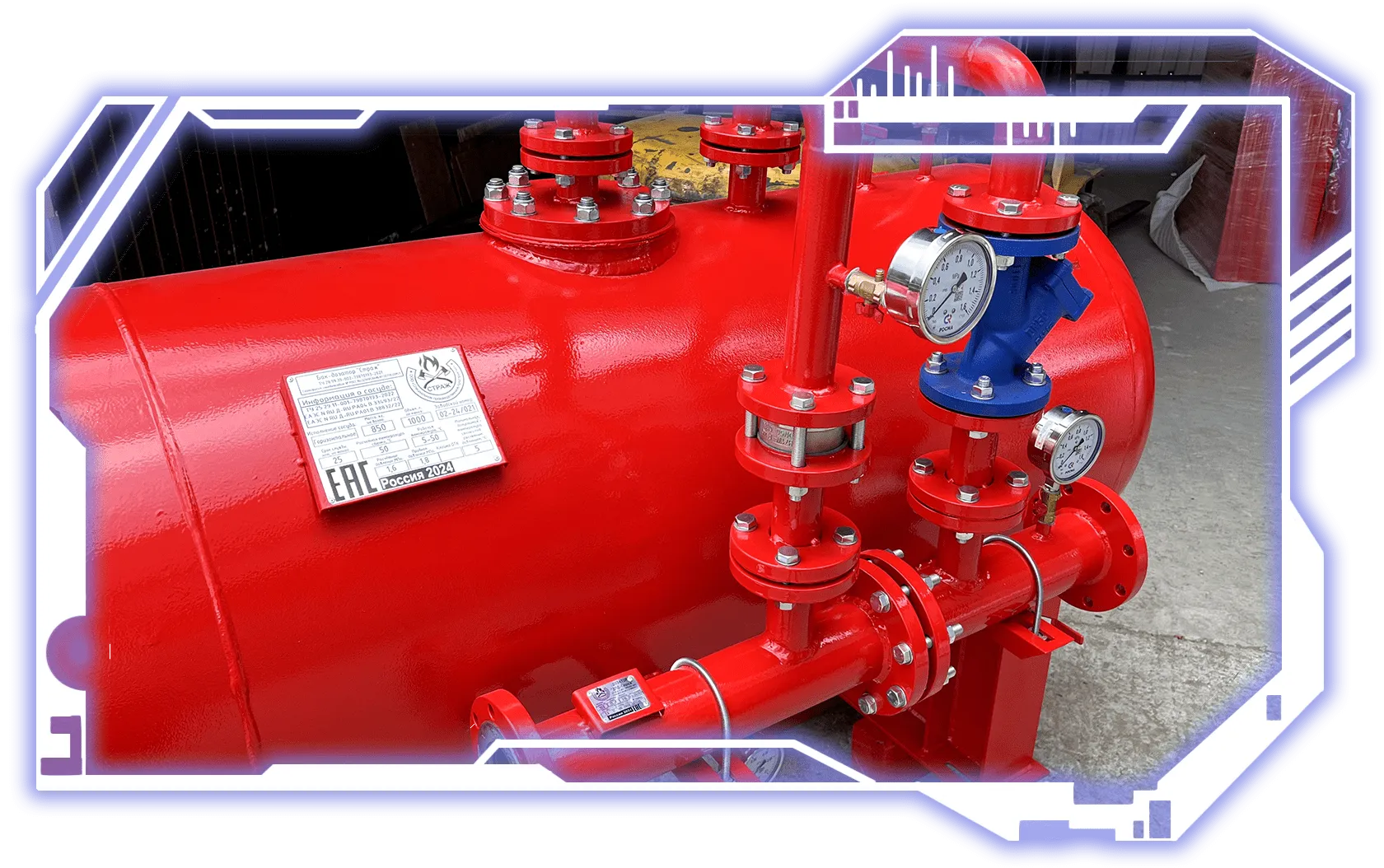

Конструктивные решения
Мы производим вертикальные, горизонтальные, а также сдвоенные баки-дозаторы для объектов, где требуется 100% резервирование пенообразователя. Сдвоенные установки работают попеременно: основной бак обеспечивает первую атаку системы пожаротушения, резервный — вторую, исключая простой и сокращая время перезаправки.
Применение в объектах
- нефтебазы, химические производства, терминалы хранения топлива;
- машинные залы, насосные станции, складские комплексы;
- энергетические объекты, логистические центры, ангары;
- морская отрасль — судовые и береговые системы пожаротушения.
Доставка и отгрузка

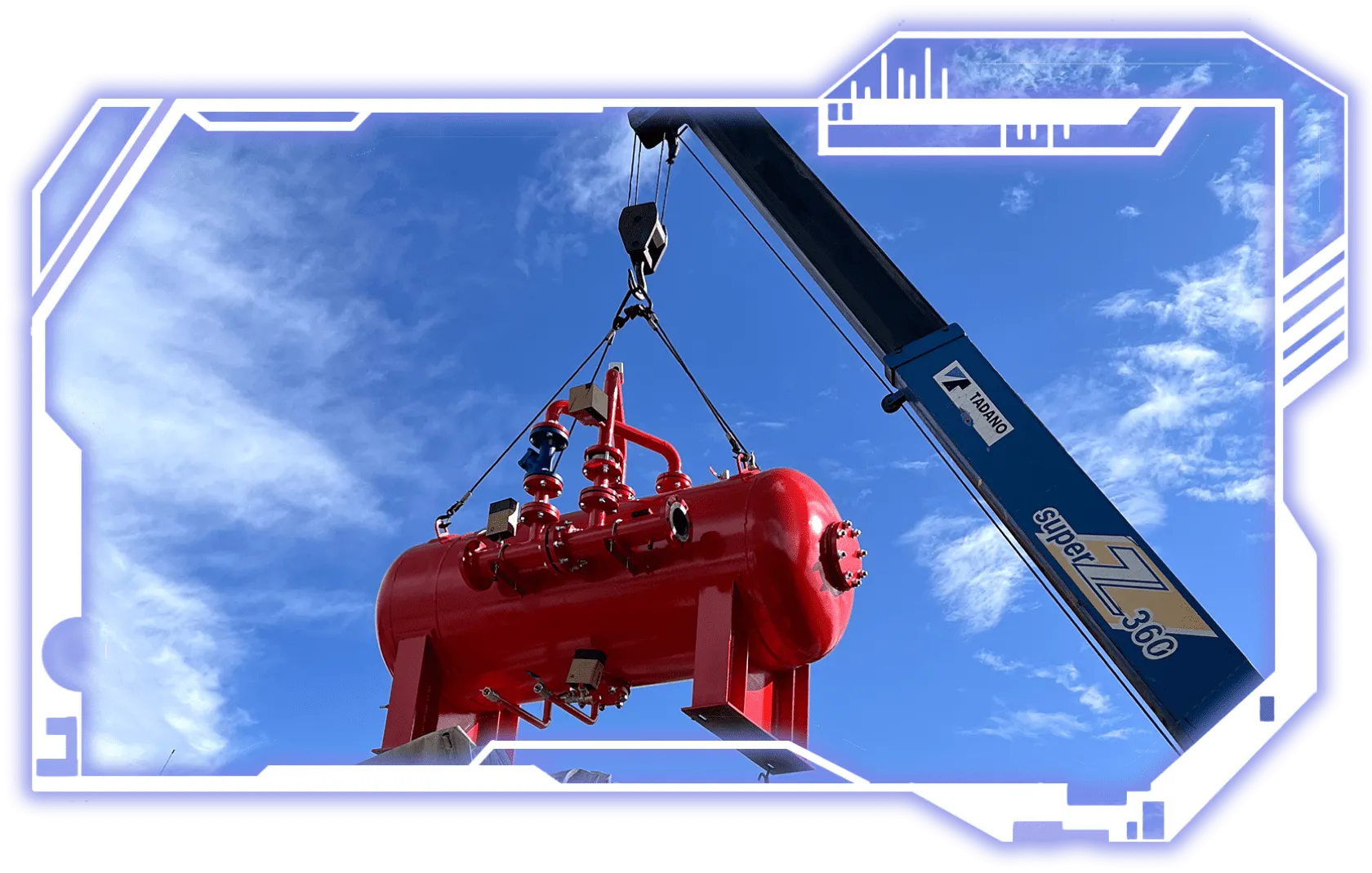

Отгрузка баков-дозаторов выполняется с учетом их массы и габаритов. Используются автомобили с краном-манипулятором или погрузочной техникой, что предотвращает деформации корпуса и обеспечивает безопасную транспортировку. При самовывозе погрузка выполняется силами заказчика; мы предоставляем рекомендации по такелажу и размещению оборудования.
Аналоги на рынке
Как альтернатива, на рынке представлены модели: «Антифайер», «Динарм», «PROFIREX», «БДП», «БДГ», «ППТ-В», «ППТ-Г», «SE-MXС-I», «MTB-V», «MTB-H». Бак-дозатор «СТРАЖ» разрабатывался как полностью отечественное решение, рассчитанное на длительную эксплуатацию, совместимость с современными системами пожаротушения и замену импортного оборудования в рамках программы импортозамещения.
Заказать бак-дозатор
Если вы ищете, где купить бак-дозатор пенообразователя, модель «СТРАЖ» станет оптимальным решением для объектов любого масштаба. Мы производим баки стандартных объемов и выполняем изготовление по индивидуальному техническому заданию. Для консультации и расчета стоимости направьте запрос на электронную почту: sales@wtank.ru.
Стоимость бака зависит от объема, конфигурации, типа дозатора (ДПД или АБДШ) и выбранных опций. Мы организуем доставку по всей России и странам СНГ.
Часто задаваемые вопросы
Что такое бак-дозатор пенообразователя и какова его роль в системе пожаротушения?
Бак-дозатор пенообразователя — это герметичная ёмкость под давлением с внутренней мембраной, предназначенная для хранения пенообразователя и его подачи в систему пенного пожаротушения.
При срабатывании системы вода под давлением заполняет водяную полость бака, деформирует мембрану и вытесняет пенообразователь в сторону дозатора. Таким образом бак-дозатор обеспечивает стабильную подачу концентрата к дозирующему устройству и корректную работу всей установки.
Без бака-дозатора невозможно обеспечить заданную концентрацию пенообразователя в трубопроводе при использовании диафрагменных и дозаторов широкого диапазона.
Как работает бак-дозатор с мембраной?
Внутренний объём бака разделён эластичной мембраной на две зоны: водяную и зону пенообразователя.
Когда система пожаротушения включается, вода под давлением поступает в водяную полость, сжимает мембрану и вытесняет пенообразователь через патрубок подачи.
Такое решение позволяет исключить прямое смешивание воды и пенообразователя внутри бака и обеспечивает равномерную подачу концентрата в сторону дозирующего устройства.
С какими дозаторами работают баки-дозаторы в вашей поставке?
Наши баки-дозаторы изначально проектируются для работы в паре с дозаторами ДПД (диафрагменный дозатор пенообразователя) и АБДШ (дозатор широкого диапазона).
Такая связка позволяет обеспечить корректное дозирование пенообразователя во всём диапазоне расходов воды, который предусмотрен проектом системы пожаротушения.
Что такое дозатор ДПД и как он работает с баком-дозатором?
ДПД — диафрагменный дозатор пенообразователя, рассчитанный на работу за счёт перепада давления в трубопроводе.
Бак-дозатор под давлением подаёт пенообразователь к ДПД, а сам дозатор смешивает его с водой в заданной концентрации. В результате на выходе формируется водный раствор пенообразователя нужной кратности и концентрации.
Связка «бак-дозатор + ДПД» применяется в установках с относительно стабильным расходом воды и хорошо подходит для типовых систем пенного пожаротушения.
Что такое дозатор АБДШ и в чём его отличие от ДПД?
АБДШ — дозатор широкого диапазона, предназначенный для точного дозирования пенообразователя при значительных изменениях расхода воды в системе.
В отличие от классического диафрагменного дозатора, АБДШ сохраняет заданную концентрацию пенообразователя в широком диапазоне расходов, что особенно важно для сложных и протяжённых систем, резервуарных парков и объектов с переменной гидравликой.
Баки-дозаторы в наших поставках полностью совместимы с дозаторами АБДШ и обеспечивают стабильную подачу пенообразователя на весь рабочий диапазон устройства.
В чём разница между вертикальными и горизонтальными баками-дозаторами?
Функционально и по принципу работы вертикальные и горизонтальные баки-дозаторы одинаковы — различается только компоновка и габариты.
Вертикальные баки удобны там, где ограничена площадь по полу, но есть высота помещения.
Горизонтальные применяются в помещениях с невысокими потолками или при необходимости низкого центра тяжести. Оба типа поставляются на собственных заводских опорах и не требуют дополнительной силовой рамы.
Можно ли контролировать количество пенообразователя в баке-дозаторе?
Так как бак-дозатор является сосудом под давлением с мембранной конструкцией, визуальный контроль уровня пенообразователя внутри него не предусмотрен.
Объём пенообразователя задаётся на этапе заполнения по расчётному объёму или массе, в соответствии с проектной документацией и инструкцией производителя.
В процессе эксплуатации контроль сводится к периодической проверке герметичности, отсутствию утечек и состоянию мембраны в рамках регламентных работ.
С какими типами пенообразователей совместим бак-дозатор?
Баки-дозаторы совместимы с большинством распространённых типов пенообразователей: синтетическими (S, S/AR), фторсодержащими (AFFF, AFFF/AR), а также специализированными составами при условии подбора мембраны и материалов к конкретной химической среде.
При проектировании мы учитываем тип пенообразователя, концентрацию и условия работы, чтобы обеспечить долговечность мембраны и корпуса.
Нуждается ли бак-дозатор в регулярном обслуживании?
Да, как и любое сосудное оборудование под давлением, бак-дозатор требует регламентного обслуживания.
Основные операции включают внешнюю проверку корпуса, патрубков и арматуры на предмет повреждений и утечек, а также периодическую ревизию мембраны и проведение испытаний по требованиям нормативных документов.
Конкретный регламент обслуживания прописывается в эксплуатационной документации и зависит от условий работы системы.
Как осуществляется монтаж и подключение баков-дозаторов?
Баки-дозаторы устанавливаются на собственные заводские опоры на подготовленное основание.
Подключение выполняется к магистралям воды, линии подачи пенообразователя на дозатор, а также к дренажным и сервисным патрубкам согласно проекту.
После монтажа проводится опрессовка и проверка работы системы дозирования совместно с ДПД или АБДШ.
